для использования в качестве электронного четырехканального коммутатора высокочастотных сигналов.
Предельные значения режимов эксплуатации:
Повышенная рабочая температура - не более 55 ºС;
Пониженная рабочая температура - не менее минус 20 ºС.
Масса микросборки не более 0,5 г.
Гарантируемые электрические параметры
|
Минимальное вносимое затухание каждого канала микросборки в открытом состоянии, дБ |
Напряжение управления, В |
Ток потреб-ления, мА |
Диапазон частот, МГц |
|
0,5 |
5 |
5 |
130-500 |
|
35 |
0 |
0 |
130-500 |
|
Номер вывода |
Назначение вывода |

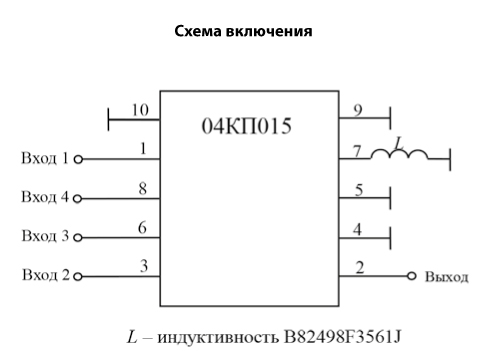

Рекомендации и по включению |
|
1 |
Вход 1 |
|
|
2 |
Выход |
|
|
3 |
Вход 2 |
|
|
4 |
Корпус |
Заземлить |
|
5 |
Корпус |
Заземлить |
|
6 |
Вход 3 |
|
|
7 |
Выход |
|
|
8 |
Вход 4 |
|
|
9 |
Корпус |
Заземлить |
|
10 |
Корпус |
Заземлить |
За подробной информацией обращаться тел. (3812) 588-409.
