Датчик температуры МЦДТ 1301 для грунтов и резервуаров

Датчики температуры многозонные цифровые МЦДТ 1301

Отзывов: 0

Добавить отзыв

для мерзлых, промерзающих и протаивающих грунтов без обустройства термоскважин
Кабель с усиленной жилой
IP 68 | У1, У3, Т1, Т3
Цена и срок изготовления по запросу

| МКСН.405226.007 ТУ

Датчик температуры многозонный цифровой МЦДТ 1301 для измерения градиента (распределения) температуры грунтов, жидкостей и других веществ, не вступающих во взаимодействие с арматурой датчика.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

для измерения температуры вечномерзлых грунтов в Арктических регионах глубиной до 3м.
для проведения исследований по определению теплопроводности и температуропроводности грунтов.
для исследования градиента (распределения температуры) в толще льда.
для измерения градиента температуры в резервуарах с жидкостью.

Датчик температуры многозонный цифровой МЦДТ 1301 преобразует измеренный сигнал в цифровой вид с последующей передачей его на устройство считывания, хранения и отображения данных – контроллер цифровых датчиков портативный ПКЦД или стационарный СКЦД, или логгер цифровых датчиков ЛЦД или на другое совместимое с ним считывающее устройство.

Допускается использование одного контроллера ПКЦД для работы с несколькими МЦДТ 1301.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	МЦДТ 1301
Рабочий диапазон измеряемых температур, °C	-50 …+100
Пределы допускаемой абсолютной погрешности, °С:
от -50 до -30 включ., °С, не более	±[0,1+0,014(\|t\|-30)]
от -30 до +30 включ., °С, не более	±0,1
от +30 до +100 включ., °С, не более	±[0,1+0,014(\|t\|-30)]
Время термической реакции, минут	5
Материал защитной арматуры	12Х18Н10Т
Вид климатического исполнения по ГОСТ 15150	У1, Т1
Степень защиты от воздействия пыли и воды по ГОСТ 14254-96	IР68
Устойчивость к вибрации группа исполнения	N2
Минимальное расстояние между датчиками, м	0,05
Количество измерительных преобразователей, шт.	от 3-х до 60
Средняя наработка до отказа, ч, не менее	60 000
Общая длина, м	до 3,03
Примечание – \|t\| – абсолютное значение температуры, °С, без учета знака

Таблица 1

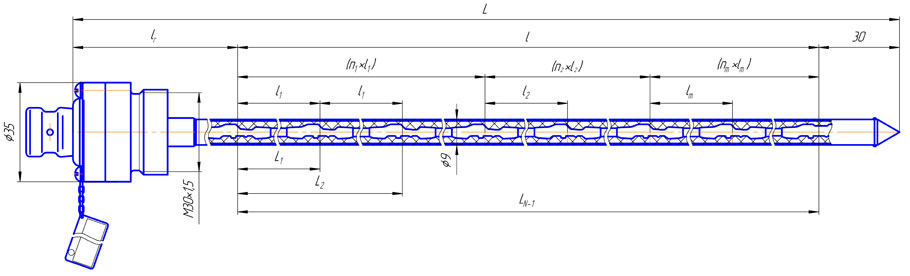

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ					Длины зон L₁, L₂, …, L_N-1, м	Общая длина L, м *
Тип маркировки измерительных преобразователей	Количество измерительных преобразователей N	Длина от разъема до первого измерительного преобразователя l_r, м	Длины участков измерительной зоны l₁, l₂ …, l_m, м	Количество участков измерительной зоны n₁, n₂, …, nm, имеющих длины l₁,l₂ …,l_m соответственно	Длины зон L₁, L₂, …, L_N-1, м	Общая длина L, м *
2 - по порядковому номеру	от 3 до 60	от 0,05 до 2,9	от 0,05 до 2,9	от 2 до 59	от 0,05 до 2,9	от 0,18 до 3,03
* L = 0,03 + l_r+ l, м где l = n₁ × l₁ + n₂ × l₂ +…+ n_m× l_m – длина измерительной зоны, м

Интеграция в объект

Чтобы датчики фиксировали действительные показания без искажений от сезонных колебаний воздуха или осадков, критически важна правильная конструкция скважины.

Мы подготовили 4 варианта обустройства термометрических скважин:
