|  ТУ 50-96 ДДШ 1.270.003 ТУ

Установка для поверки и градуировки датчиков температуры УПСТ-2М предназначена:

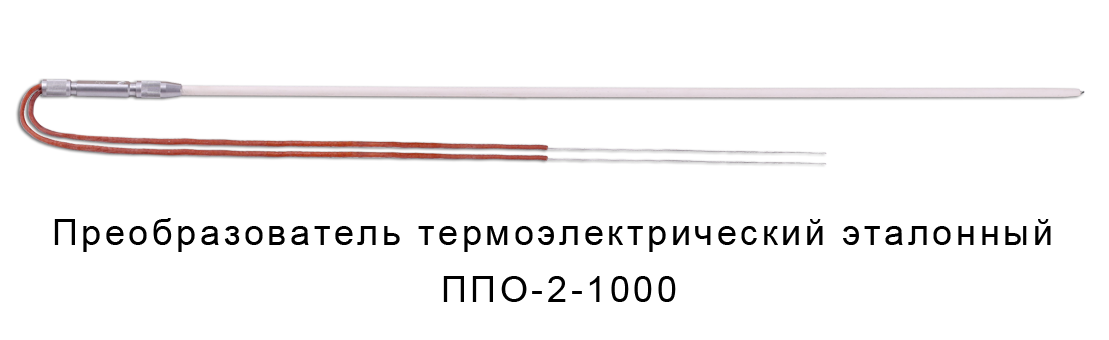

• для поверки (калибровки) и градуировки образцовых термоэлектрических преобразователей 2-го и 3-го разрядов и рабочих термоэлектрических преобразователей всех типов в диапазоне температур от 0 до 1200 °С двумя методами (прямого и поэлектродного сличения) в соответствии с ГОСТ8.338-2002, МИ 1744-87;
• для поверки (калибровки) и градуировки термопреобразователей сопротивления в диапазоне температур от 0 до 1200°С в соответствии с ГОСТ 8.461-2009.

Установка обеспечивает одновременную поверку и градуировку 8 преобразователей термоэлектрических и 10 термопреобразователей сопротивления.

Установка для поверки и градуировки датчиков температуры УПСТ-2М полностью заменяет серийно выпускаемые установки УПСТ-1, УПСТ-2 и УТТ-6 и обладает следующими преимуществами:

• возможностью поверки и градуировки термопреобразователей двумя методами прямого и поэлектродного сличения,
• возможностью поверки и градуировки образцовых термопреобразователей,
• меньшими по сравнению с УТТ-6 и УПСТ-2 габаритными размерами и массой блока управления,
• универсальностью (блочно-модульная конструкция дает возможность поставки в различной комплектации),
• каждое изделие, входящее в состав УПСТ-2М, может поставляться самостоятельно.

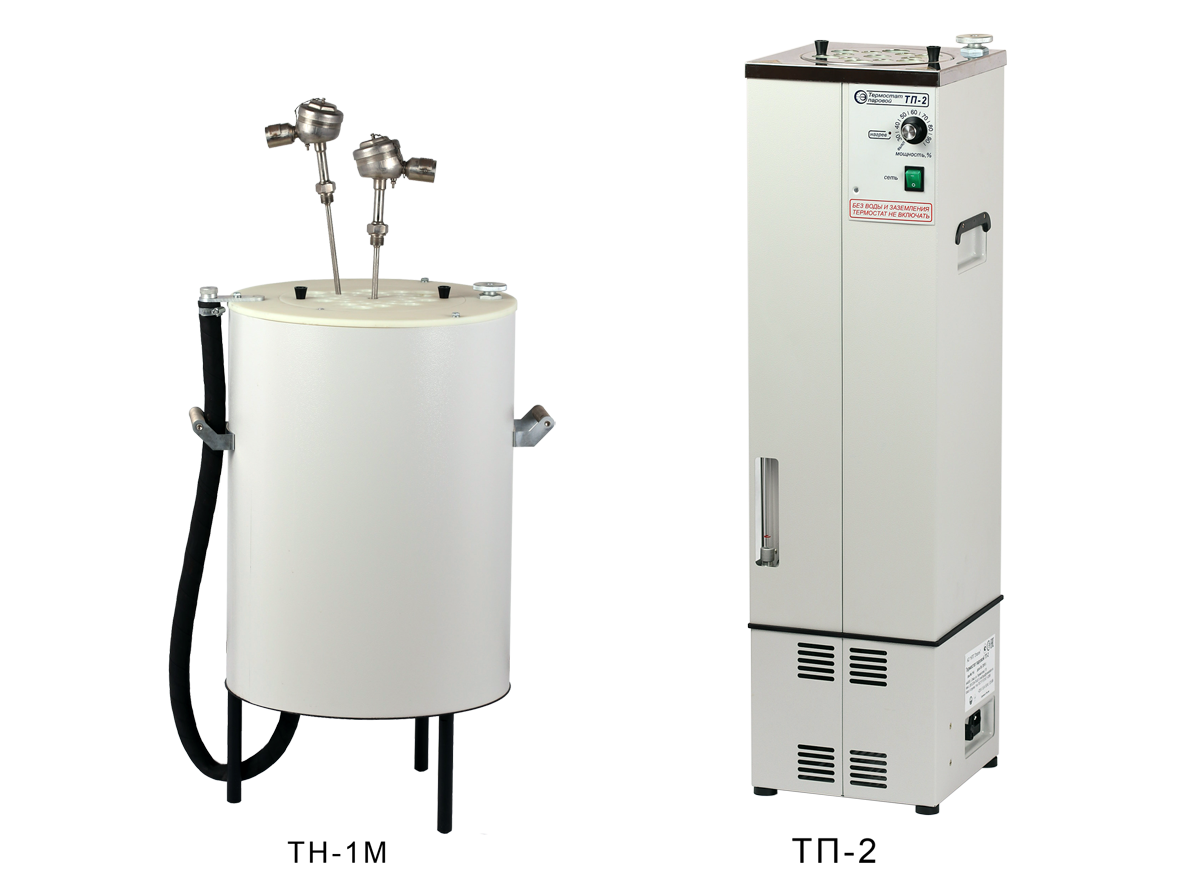

В качестве устройств воспроизведения температур в установке для поверки и градуировки датчиков температуры УПСТ-2М используются термостаты и печи. Поставляемые в составе термостатов (кроме нулевого и парового) и печей регуляторы температуры обеспечивают независимое задание и автоматическое поддержание заданных температурных режимов в печах или термостатах, что создает удобство при эксплуатации.
В качестве измерительного прибора используется измеритель В7-99.

При использовании В7-99 c программой автоматизации УПСТ поверка термоэлектрических преобразователей по ГОСТ 8.338-2002 проводится в полуавтоматическом режиме.

Программа автоматизации УПСТ формирует протокол поверки.

ОПИСАНИЕ АВТОМАТИЗАЦИИ ПРОГРАММЫ УПСТ (для В7-99):
Программа руководит действиями пользователя по коммутации входов БИ-1, снимает показания с измерителя В7-99, накапливает данные измерений при проведении поверки и формирует протокол поверки, сохраняя результаты в базе данных для последующего просмотра.

Наряду с прецизионным милливольтметром, печами и термостатами основными элементами установки для поверки и градуировки датчиков температуры УПСТ-2М являются блоки измерительные БИ-1 и БИ-2.
Блок измерительный БИ-1 предназначен для коммутации измерительных цепей при поверке и градуировке преобразователей термоэлектрических.

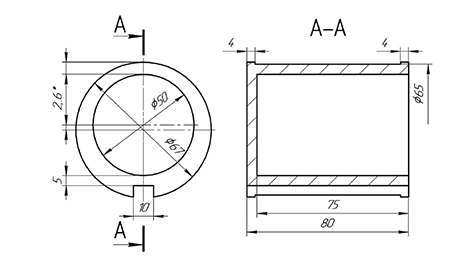

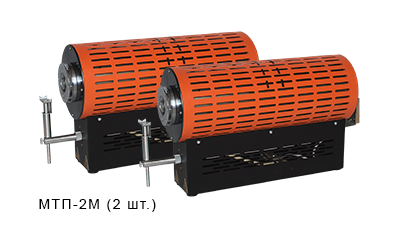

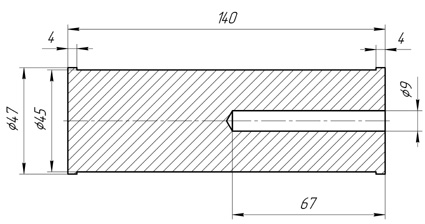

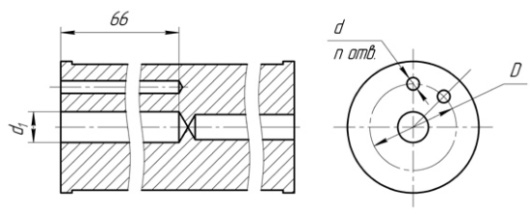

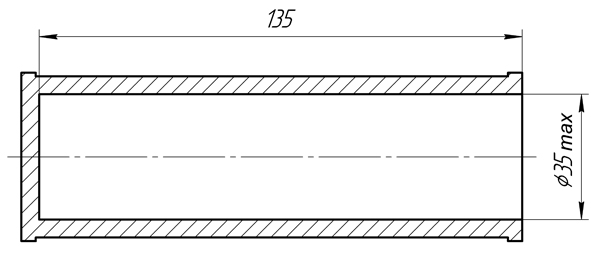

Блок измерительный БИ-2 предназначен для регулирования тока и коммутации измерительных цепей при поверке и градуировке термопреобразователей сопротивления.Для уменьшения перепада (градиента) температуры в рабочей зоне печь МТП-2МР-50-500 может использоваться совместно с никелевыми выравнивающими блоками. Предприятие может поставлять выравнивающие блоки, изготовленные по эскизу потребителя, либо блоки-заготовки, в которых потребитель может самостоятельно высверливать отверстия под конкретные датчики температуры.

Рис.3
Остальное - см. рис.1
