Отзывов:
0
для измерения температуры
Аналог: Jumo 902522/10
| ТУ 4211-093-02566540-2011
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 0311 |
|
диапазон измеряемых температур, °C |
-50 ... +200 * |
|
номинальная статическая характеристика (НСХ) |
100П, Pt100, Pt1000 |
|
класс допуска |
В |
|
время термической реакции, с |
15 |
|
степень защиты от пыли и воды |
IP51 |
|
материал защитной арматуры |
АМг5, Л63 |
|
диапазон условных давлений, МПа |
0,4 |
|
устойчивость к вибрации |
N3 |
|
вид климатического исполнения |
У2, Т2 |
|
масса, кг, не более |
0,145 |
|
средняя наработка до отказа, ч, не менее |
70 000 |
|
* см. таблицу конструктивных исполнений |
|
|
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Диапазон измеряемых температур, °С |
НСХ |
α,°Cˉ¹ |
L, мм |
Масса, кг |
|

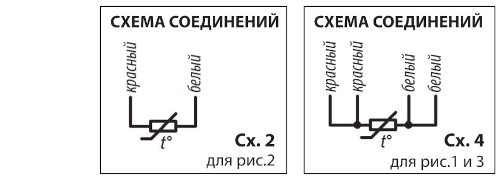

Рис.1: Материал защитной арматуры АМг5, Схема 4 |
|
|
|
|
|
|
|
|
-00 |
-50…+200 |
100П |
0,00391 |
1500 |
0,055 |
|
-01 |
-50…+250 |
Pt100 |
0,00385 |
1500 |
0,055 |
|
|

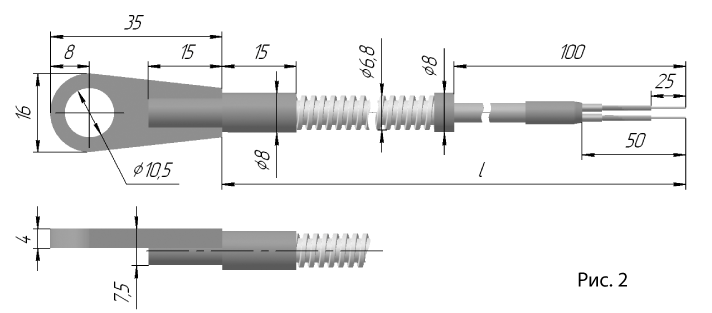

Рис.2: Материал защитной арматуры Л63, Схема 2 |
|
|
|
|
|
|
|
|
-02 |
-50…+200 |
Pt1000 |
0,00385 |
2070 |
0,160 |
|
-04 |
-50…+200 |
Pt1000 |
0,00385 |
1260 |
0,145 |
|
|

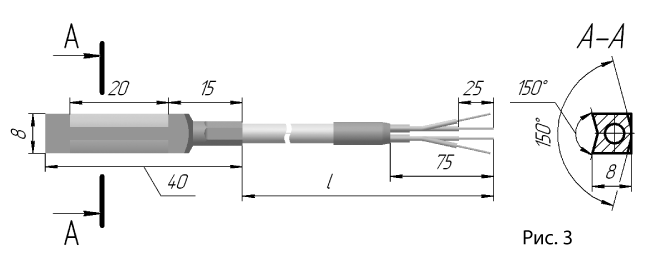

Рис.3: Материал защитной арматуры АМг5, Схема 4 |
|
|
|
|
|
|
|
|
-03 |
-50…+200 |
100П |
0,00391 |
1500 |
0,065 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСП 0311-01 ТУ 4211-093-02566540-2011»
