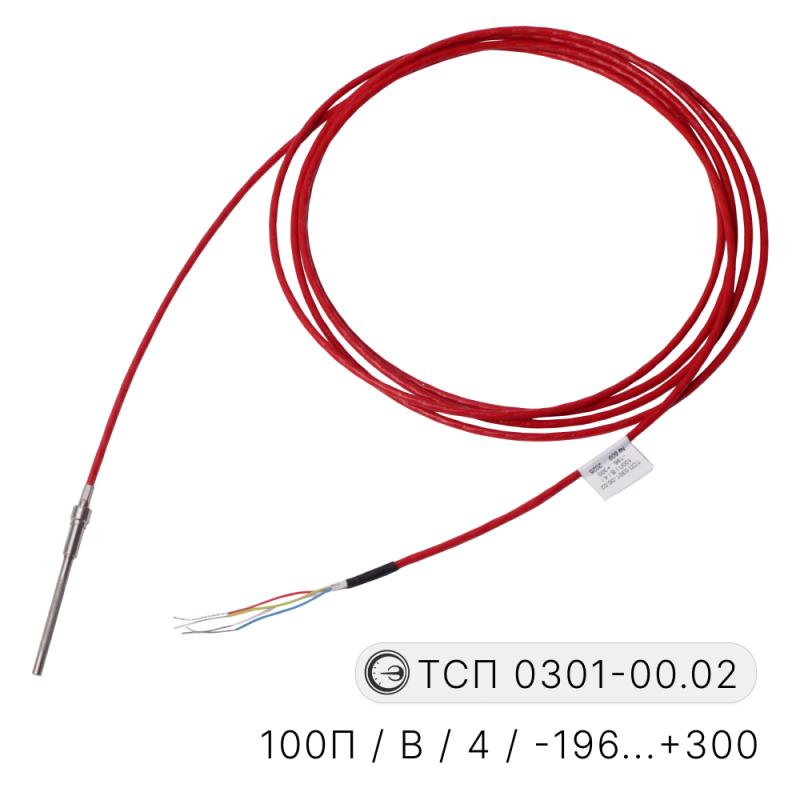

Термопреобразователи сопротивления платиновые ТСП 0301

для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.
Цена и срок изготовления по запросу
- Скачать PDF
- Поделиться:

| ТУ 4211-093-02566540-2011

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ТСП 0301
диапазон измеряемых температур, °C	-196 ...+400 *
номинальная статическая характеристика (НСХ)	100П
класс допуска	А, В
время термической реакции, с	5
степень защиты от пыли и воды	IP55
материал защитной арматуры	12Х18Н10Т
номинальное значение α, °Cˉ¹; (W₁₀₀)	0,00391
диапазон условных давлений, МПа	0,4
устойчивость к вибрации	N3
вид климатического исполнения	У2, Т2
масса, кг, не более	0,045-0,105
средняя наработка до отказа, ч, не менее	70 000
* см. таблицу конструктивных исполнений

Класс допуска А		Класс допуска В

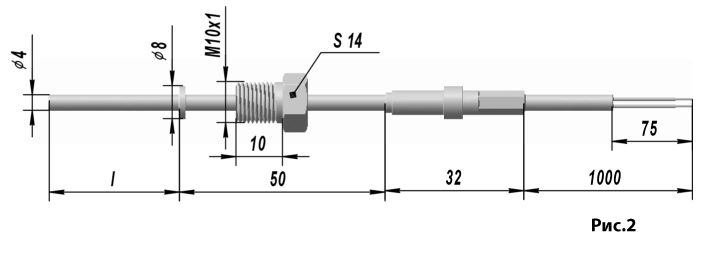

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	Диапазон измеряемых температур, °С	КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	Диапазон измеряемых температур, °С	l, мм	Рис.	Масса, кг, не более
-00.01	-100…+300	-00.02	-196…+300	50	1	0,045
-01.01		-01.02		60		0,047
-02.01		-02.02		80		0,050
-03.01		-03.02		100		0,053
-04.01	-100…+400	-04.02	-196…+400	120		0,056
-05.01		-05.02		160		0,062
-06.01		-06.02		200		0,068
-07.01		-07.02		250		0,073
-08.01		-08.02		320		0,80
-09.01		-09.02		50	2	0,070
-10.01		-10.02		60		0,072
-11.01		-11.02		80		0,075
-12.01		-12.02		100		0,078
-13.01		-13.02		120		0,081
-14.01		-14.02		160		0,087
-15.01		-15.02		200		0,093
-16.01		-16.02		250		0,098
-17.01		-17.02		320		0,105

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

для класса А: «ТСП 0301-05.01 ТУ 4211-093-02566540-2011»

для класса В: «ТСП 0301-05.02 ТУ 4211-093-02566540-2011»
