ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

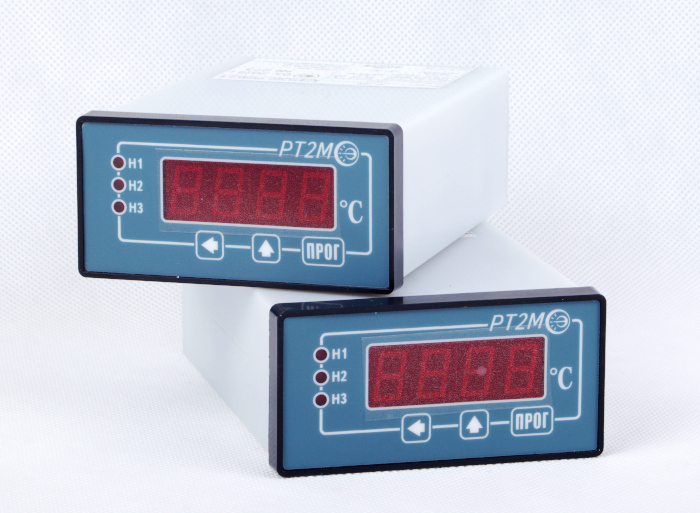

РТ2М

Тип датчика, в зависимости от исполнения

ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J),

ТСМ 50М, 100М

α= 0,00428 °C^-1 (W₁₀₀=1,4280);

ТСП 50П, 100П

α= 0,00385 °C^-1 (W₁₀₀=1,3850),

α= 0,00391 °C^-1 (W₁₀₀=1,3910);

унифицированный сигнал

(0-5) мА, (4-20) мА, (0-10) В

Диапазон измеряемых температур,°С

по типу датчика

Вид индикации

цифровая светодиодная,

4 разряда (высота цифр 14 мм)

Разрешающая способность индикации, °С:

- для температур -80,0...+999,9°С

0,1

- для температур 1000 °С и выше

1

Пределы допускаемой основной абсолютной погрешности, °С

см. таблицу 1

Основная приведенная погрешность дляунифицированного сигнала, %

0,25

Количество каналов измерения

1

Количество каналов регулирования

3

Закон регулирования

2-х, 3-х позиционный

Уставки

3 независимых набора

Дискретность задания уставок равна разрешающей способности индикации

Логика работы выходных устройств

прямой гистерезис ("нагрев")

Погрешность срабатывания выходных устройств

не более разрешающей способности индикации

Индикация замыкания контактов выходных устройств

3 красных светодиода

Сохранение в энегонезависимой памяти

текущие уставки и поправки

Связь с ЭВМ

RS-232

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96

IP20

Материал корпуса

пластмасса

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Диапазон рабочих температур, °С

0…40

Питание

~220 В; 50 Гц

Потребляемая мощность, Вт, не более

7

Габаритные размеры, мм, не более

48х96х145

Размер окна для установки в щите, мм

45,5х93

Масса, кг, не более

0,65
