для измерения температур в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары.
| ТУ 50-91 ДДШ 2.821.004ТУ
|
Технические характеристики |
ТПП |
ТПР |
|
Диапазон измеряемых температур, °C |
0...+1300 |
+600...+1600 +600...+1700 |
|
Номинальная статическая характеристика |
ПП(S) |
ПР(В) |
|
Класс допуска |
2 |
2, 3 |
|
показатель тепловой инерции, с |
90 |
|
|
степень защищенности от пыли и воды |
IP54 |
|
|
материал защитной арматуры |
газонепроницаемая высокоплотная керамика |
|
|
Изоляция рабочего спая |
изолирован |
|
|
диапазон условных давлений, МПа |
- |
|
|
материал термоэлектродов |
(+)Пр-10 Ø0.5 (-)ПлТ Ø0.5 |
(+)Пр-30 Ø0.5 (-)Пр-6 Ø0.5 |
|
Устойчивость к вибрации |
группа исп. L3 |
|
|
Вид климатического исполнения |
УЗ, ТВ2 |
|
Средняя наработка до отказа при
По дополнительному требованию заказчика защитная арматура из стали 12Х18Н10Т может быть выполнена из сталей ХН45Ю, 10Х23Н18, ХН78Т, 15Х25Т увеличена или уменьшина длина (l) керамической части.
|

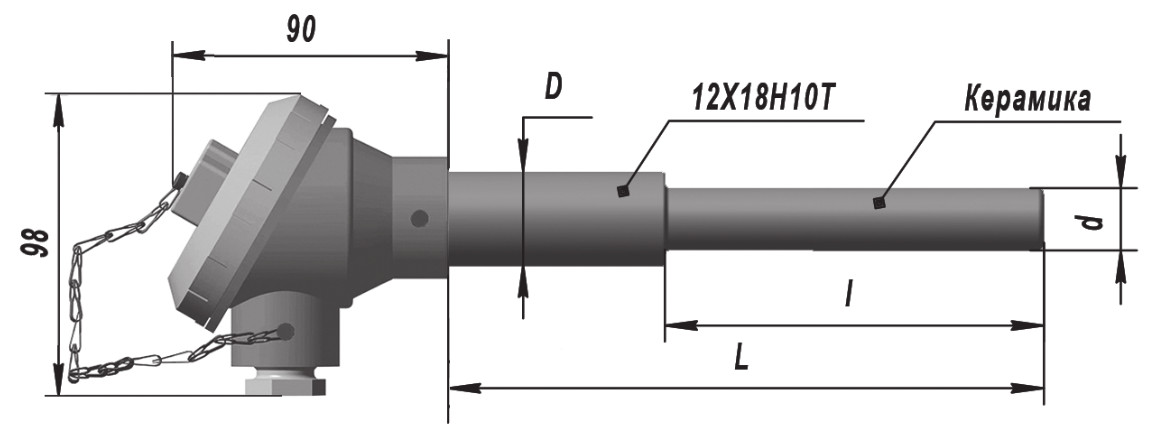

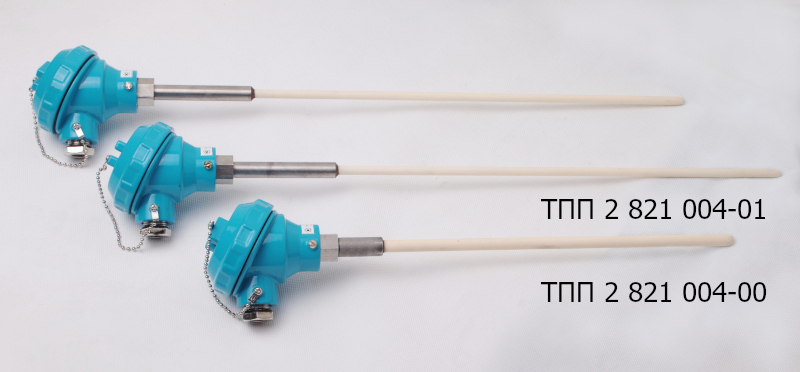

ТПП 2 821 004 (0…+1300°С) |
|||||
|
|
|||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
Масса, г |
|||
|
Класс допуска - 2 |
L |
l |
D |
d |
|
|
.004 |
|||||
|
-00 |
320 |
250 |
14 |
8 |
0,414 |
|
-01 |
500 |
400 |
0,464 |
||
|
-02 |
500 |
30 |
20 |
0,904 |
|
|
-03 |
800 |
1,749 |
|||
|
-04 |
1000 |
2,345 |
|||
|
-05 |
1250 |
2,980 |
|||
|
-06 |
1600 |
3,597 |
|||
|
-07 |
2000 |
4,303 |
|||
|

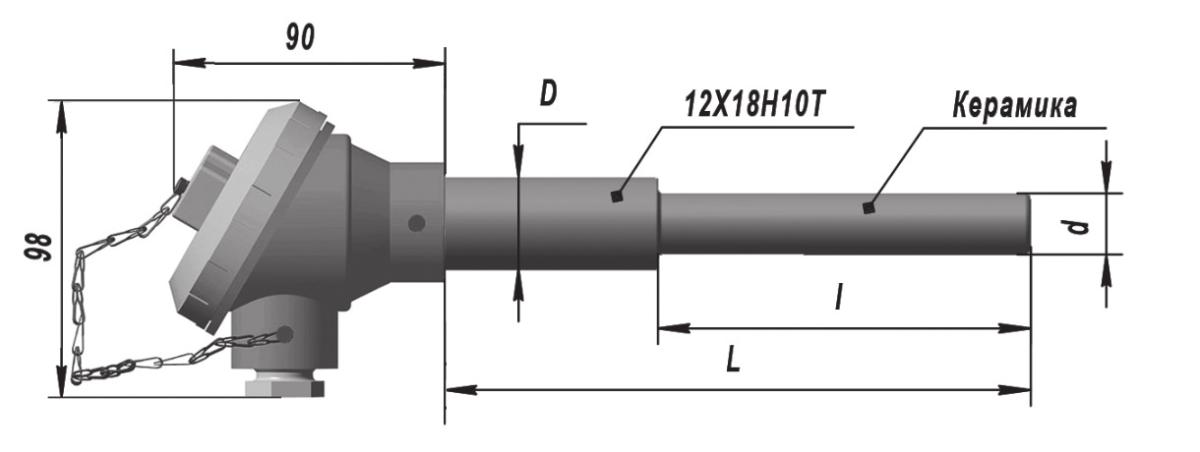

ТПР 2 821 005, ТПР 2 821 006 (+600…+1600°С) |
||||||
|
|
||||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
Масса, г |
||||
|
Класс допуска |
L |
l |
D |
d |
||
|
2 |
3 |
|||||
|
.005 |
.006 |
|||||
|
-00 |
-00 |
320 |
250 |
14 |
8 |
0,414 |
|
-01 |
-01 |
500 |
400 |
0,464 |
||
|
-02 |
-02 |
500 |
30 |
20 |
0,904 |
|
|
-03 |
-03 |
800 |
1,749 |
|||
|
-04 |
-04 |
1000 |
2,345 |
|||
|
-05 |
-05 |
1250 |
2,980 |
|||
|
-06 |
-06 |
1600 |
3,597 |
|||
|
-07 |
-07 |
2000 |
4,303 |
|||
|

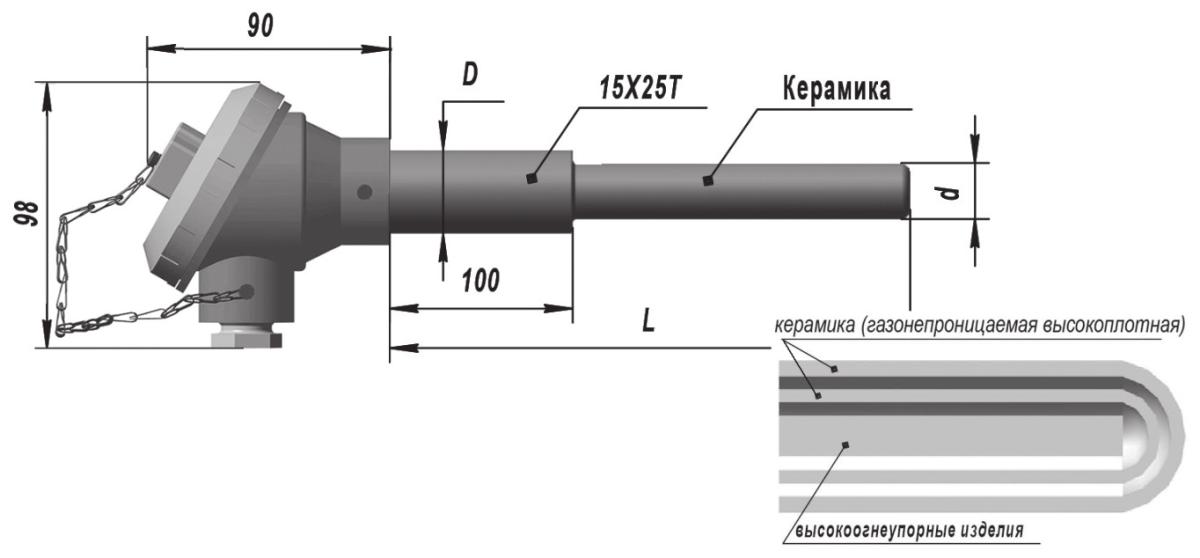

ТПР 2 821 006 (600…+1700°С) |
|||
|
|
|||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
||
|
Класс допуска - 2 |
L |
D |
d |
|
.006 |
|||
|
-08 |
320 |
30 |
20 |
|
-09 |
500 |
||
|
-10 |
500 |
||
|
-11 |
800 |
||
|
-12 |
1000 |
||
|
-13 |
1250 |
||
|
-14 |
1600 |
||
|
-15 |
2000 |
||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
