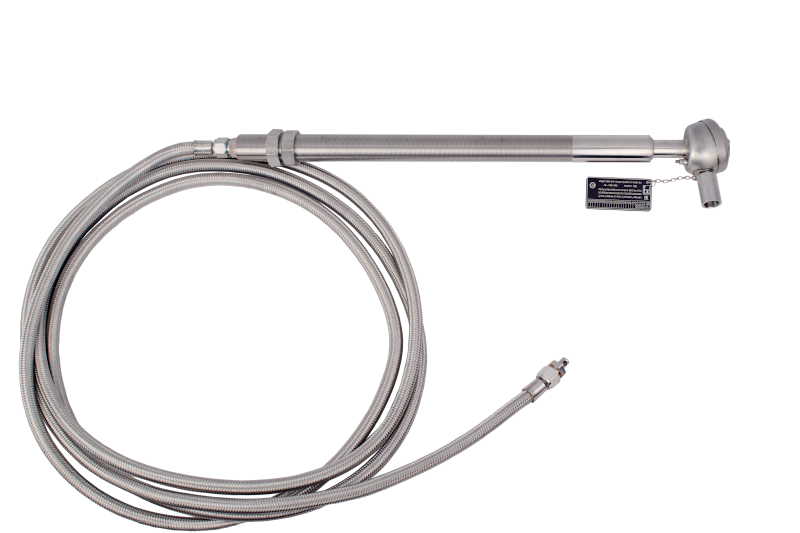

МЦДТ 2401: Многозонный цифровой датчик температуры в резервуарах с нефтепродуктами

Датчики температуры многозонные цифровые МЦДТ 2401

Отзывов: 0

Добавить отзыв

для измерения температуры в резервуарах с нефтепродуктами. Погружаемая часть герметична.
Материал сталь AISI 321, AISI 316, фторопласт в металлической оплетке | У1, УХЛ1
- ISO 9001:2015
Область применения:
- Угольная промышленность
- Нефтяная промышленность
- Машиностроение
- Объекты теплоэнергетики
Цена и срок изготовления по запросу

Контролируйте температуру в десятках точек одновременно — от дна шахты до поверхности резервуара. МЦДТ 2401 заменяет паутину из десятков проводов одним защищенным кабелем, передавая точные цифровые данные даже во взрывоопасных зонах.

Главные преимущества для вашего объекта:

Полный обзор вместо слепых зон: До 60 точек измерения на одном датчике. Вы видите точную термограмму объекта целиком — от дна емкости до газовой фазы.
Безопасность уровня: Маркировка РО Ex ia I Ма / 0Ex ia IIC T6 Ga X. Наивысшая степень защиты для угольных шахт (метан, пыль) и химических производств (газы категорий IIA, IIB, IIC).
Цифровая точность без помех: Погрешность всего ±0,2 °С. Прибор мгновенно оцифровывает сигнал прямо на месте, исключая искажения при передаче на большие расстояния.
Готовая интеграция в АСУ ТП: Подключается к любой SCADA-системе или ПЛК через интерфейсы 1-Wire, RS-485 (с помощью преобразователя ПЦД-01-485) и штатное ПО «Viper». Устанавливается в существующие системы мониторинга без замены верхнего уровня.

Взрывозащита и безопасность

МЦДТ 2401 имеет маркировку РО Ex ia I Ма Х / 0Ex ia IIC T6 Ga X, подтверждающую наивысший уровень защиты для работы в самых опасных условиях.

Для угольных шахт: Уровень «Ма» (ГОСТ) — максимально возможная защита рудничного оборудования, предназначенного для подземных выработок, опасных по газу (метану) и угольной пыли.
Для промышленных объектов: Уровень «Ga» (ГОСТ 31610.20-1) — максимальная степень взрывозащиты для зон, где присутствуют взрывоопасные газовые среды категорий IIA, IIB и IIC.

Безопасность подтверждена сертификатом на вид взрывозащиты № ЕАЭС RU C-RU.MГ07.В.00508/25. Датчик полностью соответствует требованиям ГОСТ IEC 60079-14, что гарантирует его легальное применение без дополнительных согласований с надзорными органами.

Почему инженеры АСУ ТП и главные энергетики выбирают эту модель

Многозонность до 60 точек в одном кабеле	Радикальное сокращение монтажных работ и количества проводов. Один кабельный ввод вместо десятков датчиков снижает количество потенциальных точек отказа.
Погрешность ±0,2 °С (от -30 до +100 °С)	Идеально для коммерческого учета нефти и нефтепродуктов, а также строгих технологических процессов, где отклонение даже на полградуса недопустимо.
Интерфейсы 1-Wire или RS-485 (+ ПО «Viper»)	Никаких проблем с интеграцией. Передача данных напрямую на компьютер через штатное ПО или легкое подключение к любой SCADA-системе и ПЛК заказчика.
Готовая интеграция	Устанавливается в существующие системы контроля без замены верхнего уровня автоматизации. В головку датчика опционально встраивается преобразователь RS-485 (ПЦД-01-485).
Абсолютная герметичность погружаемой части	Нулевой риск попадания влаги внутрь измерительной линии. Гарантия стабильной работы в затопленных шахтах и открытых колодцах.
Защита от химии и климата	Стандартный металлорукав из кислотостойкой стали выдержит любую химию. Для экстремально агрессивных сред доступен фторопласт в металлической оплетке, а для Крайнего Севера — термочехол.
Монтаж за минуты, а не часы	Установка через стандартные фланцевые или резьбовые соединения на крыше резервуара. Не требует сварки или специальной оснастки.

МЦДТ 2401 применяются как самостоятельное взрывозащищенное электрооборудование.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	МЦДТ 2401
Рабочий диапазон измеряемых температур, °C	-30 …+100
Пределы абсолютной погрешности, °С:	±0,2
Материал защитной арматуры	сталь AISI 321 (08Х18Н10Т) сталь AISI 316 (03Х17Н13М2) фторопласт в металлорукаве
Вид климатического исполнения по ГОСТ 15150	У1, УХЛ1
Погружаемая часть	герметична
Степень защиты головки от воздействия пыли и воды по ГОСТ 14254-2015	IР66
Устойчивость к вибрации по ГОСТ Р 52931-2008	группа исполнения L1
Средняя наработка до отказа, ч, не менее	60 000
Количество измерительных преобразователей	от 3-х до 100
Общая длина, м	до 30

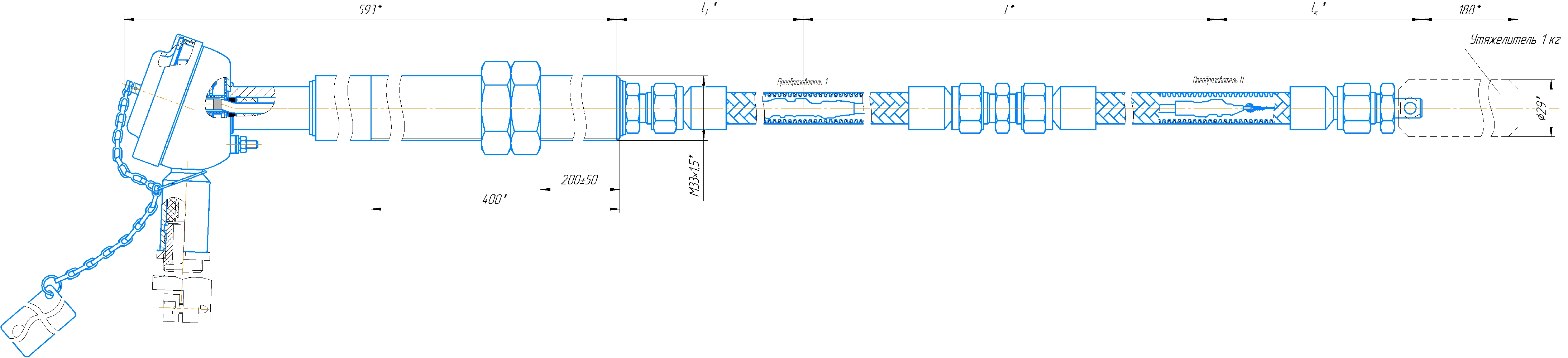

Рис. 1. Габаритный чертеж исполнения с резьбовым подключением

От чего зависит цена:
Стоимость рассчитывается индивидуально под вашу задачу.
На итоговую смету влияют два фактора: количество зон измерения (точек контроля) и длина кабеля между ними.

Напишите нам параметры вашего объекта — подготовим точную спецификацию и коммерческое предложение в течение одного рабочего дня.

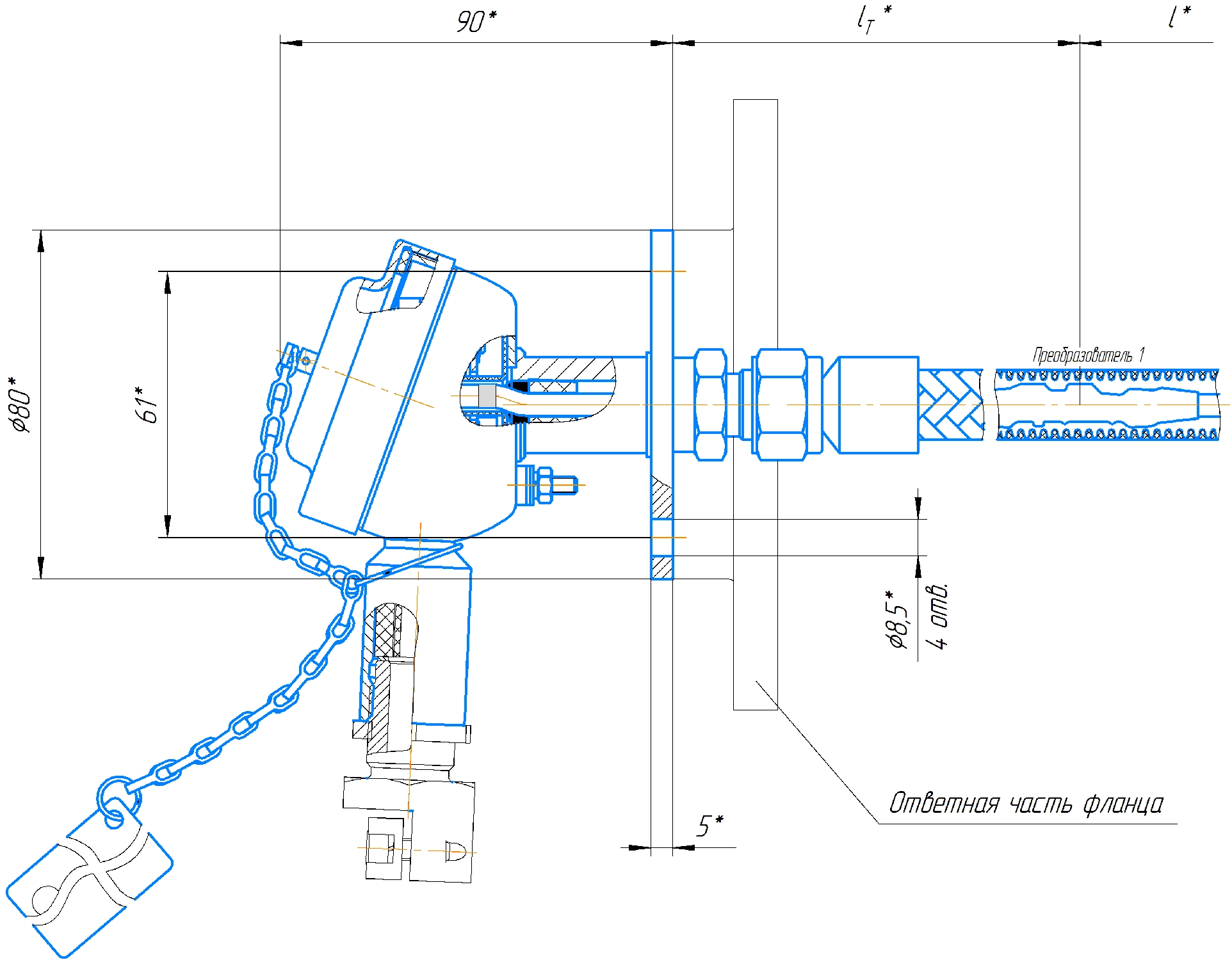

Рис. 2. Габаритный чертеж исполнения с фланцевым подключением

l_Т, м	длина от трубы (фланца) до первого измерительного преобразователя	от 0,1 до 29,8 (кратно 0,1)
l₁, l₂, …, l_m, м	длина участков измерительной зоны	от 0,1 до 29,8 (кратно 0,1)
n	общее количество участков измерительной зон	n=n₁+n₂+…+ n_m=N-1 (от 2 до 99)
L₁, L₂, …, L_N-1, м	длины зон	от 0,1 до 29,9
l, м	длина измерительной зоны	от 0,2 до 29,9
L_о_бщ, м	общая длина	до 30
l_k, м	длина оконечная арматуры	l_k =(90+0,01×L_общ) ±0,01×L_обм

Иcполнение	Масса М, кг, не более
МЦДТ 2401-1	М=2,9+0,02×N+0,35×L_об_щ.
МЦДТ 2401-2	М=2,9+0,02×N+0,35×L_об_щ.
МЦДТ 2401-3	М=1,1+0,02×N+0,35×L_об_щ.
МЦДТ 2401-4	М=1,1+0,02×N+0,35×L_об_щ.

МЦДТ 2401 прошли испытания с положительным результатом на вид взрывозащиты РО Ex iа I Ма Х/ 0Ех ia IIC T6 Ga X. Сертификат соответствия № RU C-RU.MГ07.В.00508/25 Серия RU №0500123

Руководство по эксплуатации

Успешно пройдены испытания в целях утверждения типа средств измерения МЦДТ 2401, идет финальная проверка и согласование документов перед внесением в реестр средств измерений.

Обозначение документа	Наименование	Кол-во	Примечание
МКСН.405226.018	МЦДТ 2401-Х-Х-Х-(Х)-Х-Х-Х-Х-Х-Ex МКСН.405226.018ТУ	1 шт.
МКСН.304337.001	Утяжелитель
МКСН.753174.004	Ответная часть фланца	1 шт.
-	Комплект монтажных частей для ответной части фланца: - болт шестигранный М8х12 DIN933, нержавеющая сталь; - шайба плоская М8 DIN125А, нержавеющая сталь; - пружинная шайба М8 DIN127, нержавеющая сталь	4 шт. 4 шт. 4 шт.	Поставляется только для МЦДТ 2401-3 и МЦДТ 2401-4
МКСН.754175.019	прокладка	1 шт.
МКСН.754175.019-01	прокладка	4 шт.
МКСН.635632.004	Комплект монтажных частей для бронированного кабеля (КМЧ1)	1 шт.	Тип КМЧ определяется при заказе
МКСН.635632.005	Комплект монтажных частей для гибкого кабеля (КМЧ2)	1 шт.
МКСН.635632.006	Комплект монтажных частей для металлорукава (КМЧ3)	1 шт.
МКСН.405226.018 РЭ	Руководство по эксплуатации	1 экз
МКСН.405226.018 ПС	Паспорт	1 экз.

Пример записи при заказе:
1. «МЦДТ 2401-1-12-2,5-(6×0,5+5×1,0)-КМЧ1-Т-У1-Ех МКСН.405226.018 ТУ»;
2. «МЦДТ 2401-4-24-2,0-(24,5)-КМЧ3-М-DN100-PN16-УХЛ1-Ex МКСН.405226.018 ТУ».

Порядок записи при заказе:
«МЦДТ 2401 — Х — Х — Х — (Х) — Х — Х — Х — Х — Х Ex МКСН.405226.018ТУ»
1 2 3 4 5 6 7 8 9 10 11 12

1 - Наименование изделия
2 - Конструктивное исполнение:
- 1 – труба с резьбой М33х1,5; с преобразователем цифровых датчиков ПЦД-01-485;

- 2 – труба с резьбой М33х1,5;

- 3 – фланец; с преобразователем цифровых датчиков ПЦД-01-485;

- 4 – фланец.

3 - Количество измерительных преобразователей N.

4 - Длина от трубы/фланца до первого измерительного преобразователя l_r, м.

5 - Длина измерительной зоны l, м: l=n₁×l₁+n₂×l₂+…+ n_m×l_m,

где l₁, l₂, …, l_m – длины участков измерительной зоны, м

n₁, n₂, …, n_m – количество участков измерительной зоны, имеющих длины l₁, l₂, …, l_m соответственно (см. пример 1). При m>4 указывается только длина измерительной зоны l, м, (см. пример 2).

6 - Тип комплекта монтажный частей (КМЧ):

- КМЧ1 – для бронированного кабеля;

- КМЧ2 – для гибкого кабеля;

- КМЧ3 – для металлорукава.

7 - Материал металлорукава:

- Т – сталь AISI 321;

- М – сталь AISI 316;

- Ф – фторопласт в металлической оплетке.

8 - Номинальный диаметр для ответной части фланца DN ¹⁾ (только для МЦДТ 2401-3 и МЦДТ 2401-4).

9 - Номинальное давление для ответной части фланца PN ¹⁾ (только для МЦДТ 2401-3 и МЦДТ 2401-4).

10 - Вид климатического исполнения.
