для подсоединения кабеля от вторичного прибора к термопреобразователям ТСП 9418, ТСМ 9418,ТСПУ 9418, ТСМУ 9418 и кабелей вторичных приборов и первичного термопреобразователя к измерительным преобразователям ПИ 9701 взрывозащищенного исполнения.
Комплект монтажных частей применяется для подсоединения кабеля от вторичного прибора к термопреобразователям ТСП 9418, ТСМ 9418, ТСПУ 9418, ТСМУ 9418 и кабелей вторичных приборов и первичного термопреобразователя к измерительным преобразователям ПИ 9701 взрывозащищенного исполнения.
Необходимость поставки монтажного комплекта другого исполнения оговаривается при заказе.

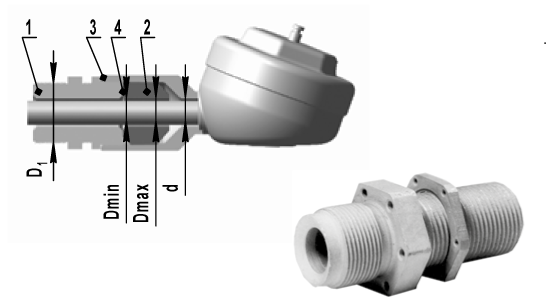

Рис.1 для трубного монтажа электрической соединительной линии КМЧ 075001-00
Диаметр уплотняемого кабеля d = 8…12 мм
1 - штуцер D1 = G3/4
2 - кольцо уплотнительное Dmin...Dmax - 8мм ...12мм
3 - гайка
4 - шайба D = 16мм

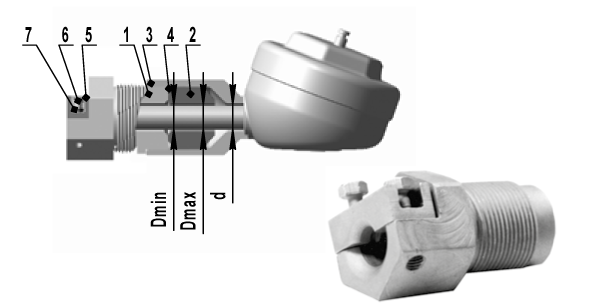

Рис.2 для бронированного кабеля КМЧ 075001-01
Диаметр уплотняемого кабеля d = 8…12 мм
1 - штуцер
2 - кольцо уплотнительное Dmin ...Dmax - 8мм ...12мм
3 - гайка
4 - шайба D=16мм
5 - скоба
6 - болт (2 шт.)
7 - шайба (2шт.)
