Чувствительные элементы медные (ЭЧМ)

для измерения температуры твердых, сыпучих и газообразных сред
Цена и срок изготовления по запросу
- Скачать PDF
- Поделиться:

| ТУ 50-98 ДДШ 4 679 001 ТУ

НАЗНАЧЕНИЕ:

для измерения температуры твердых, сыпучих и газообразных сред.

Средняя наработка на отказ при номинальной температуре применения - 100 000 ч.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ЭЧМ
диапазон измеряемых температур, °C	-50…+180
номинальная статическая характеристика (НСХ)	50М, 100М
класс допуска	В, С
время термической реакции, с	5; 15
степень защиты от пыли и воды	IP00
материал защитной арматуры	ЛАТУНЬ, СТАЛЬ
материал выводов и диаметр	Pt-Ni Ø 0,2 мм ПЭТ-имид Ø 0,5 мм
номинальное значение α, °Cˉ¹ (W₁₀₀)	0,00428 (1,4280)
устойчивость к вибрации	группа исп. N3, V4
вид климатического исполнения	У3, Т3

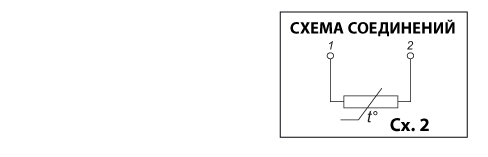

	КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ	Материал корпус	НСХ	Класс допус-ка	Показа-тель тепловой инерции	Диапазон измеряемых температур, °С	Материал выводов	Устой-чивость к вибра-ции

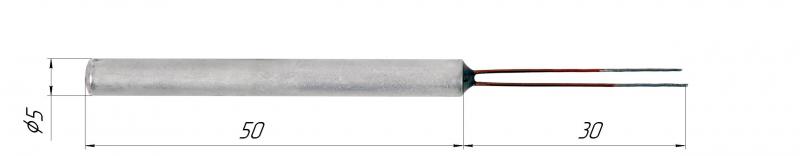

ЭЧМ: ДЛИНА l = 50 мм	-31	латунь	50М	В	15	-50…+150	ПЭТ-имид d=0,5мм	V4
ЭЧМ: ДЛИНА l = 50 мм	-32		50М	С		-50…+180
ЭЧМ: ДЛИНА l = 80 мм	-34		100М	В		-50…+150
ЭЧМ: ДЛИНА l = 80 мм	-35		100М	С		-50…+180

	КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ	Материал корпус	НСХ	Класс допус-ка	Диапазон измеряемых температур, °С	Показа-тель тепловой инерции	Материал выводов	Устойчи-вость к вибрации

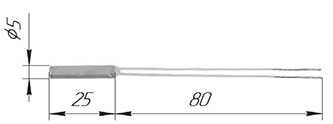

ЭЧМ: ДЛИНА l = 25 мм	-36	латунь	50М	C	-50…+180	15	МГТФ 0,35 d=1,2	V4
ЭЧМ: ДЛИНА l = 12 мм	-173						Медь d=0,5
	-174

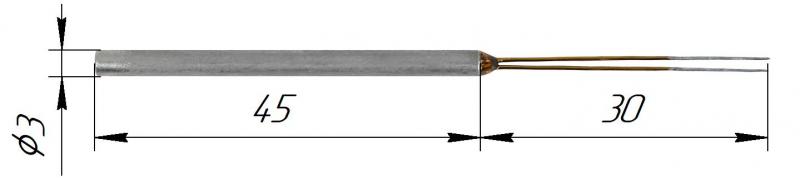

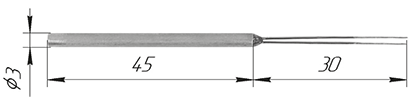

ЭЧМ: ДЛИНА l = 45 мм	КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ	Материал корпус	НСХ	Класс допус-ка	Диапазон измеряемых температур, °С	Показа-тель тепловой инерции	Материал выводов	Устойчи-вость к вибрации
	-120	сталь	50М	В	-50…+150	5	ПЭТ-имид d=0,5мм	N3
	-121	сталь	50М	С	-50…+180	5	ПЭТ-имид d=0,5мм	N3

	КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ	Материал корпус	НСХ	Класс допус-ка	Диапазон измеряемых температур, °С	Пока-затель тепловой инерции	Материал выводов	Устойчи-вость к вибрации
ЭЧМ: ДЛИНА l = 22 мм; d=5 мм
	-150	латунь	50М	В	-50…+150	15	Медь d=0,5мм	V4
	-151		50М	С	-50…+180
	-152		100М	В	-50…+150
	-153		100М	С	-50…+180
	-158	сталь	50М	В	-50…+150
	-159		50М	С	-50…+180
	-160		100М	В	-50…+150
ЭЧМ: ДЛИНА l = 22 мм; d=4,8 мм
	-161	сталь	100М	С	-50…+180
	-182		50М	В	-50…+150
	-183		50М	С	-50…+180
	-184		100М	В	-50…+150
	-185		100М	С	-50…+180

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«Элемент термометрический чувствительный медный ЭЧМ-31»
